เก็บข้อมูลงาน Site Plan สร้างแผนที่ Contour สำหรับการพัฒนาและออกแบบระบบ บริษัท CP ณ จังหวัด สระบุรี

เก็บข้อมูลงาน Site Plan สร้างแผนที่ Contour สำหรับการพัฒนาและออกแบบระบบ ของบริษัท เจริญโภคภัณฑ์ โปรดิ๊วส หรือ บริษัท CP  ณ ตำบลแสลงพัน อำเภอวังม่วง จังหวัดสระบุรี ใช้เวลาในการดำเนินการประมาณ 4-5 ชั่วโมง จำนวนพิกัดทั้งหมดประมาณ 300+ จุด ในการรังวัดนั้นดาวเทียมมีการโคจรค่อนข้างดี จำนวนอยู่ที่ 5-6 ดวงตลอดการรังวัด อุณหภูมิในการรังวัดประมาณ 34 องศา

ข้อมูลในการรังวัด

*Base GPS Topcon GR-5

-Antenna Hight = 1.705 m.


*Rover GPS Topcon Hiper GA

-Antenna Hight = 1.935 m.

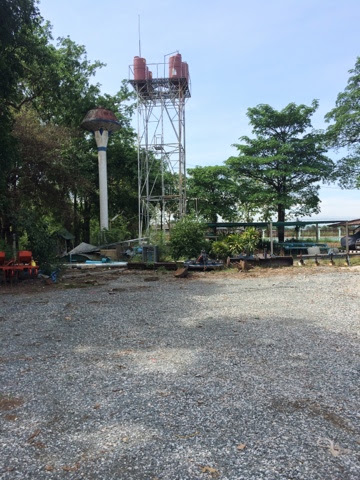

บริเวณการรังวัด





















ปฏิบัติสร้างหมุด BM (Bench Mark)







ปฏิบัติทำการรังวัดโดย GPS
