เก็บข้อมูล Topographic Map ที่ อำเภอดอนเจดีย์ จังหวัดสุพรรณบุรี

เก็บข้อมูลสำรวจเพื่อทำ Topographic Map ของบริษัท ศรีสุพรรณไบโอกรีน จำกัด เก็บข้อมูลระดับ, ระดับของน้ำ, ตำแหน่งของถนน, ระดับดินเดิม เพื่อใช้ในงานวางผังหรือออกแบบในการก่อสร้าง บ่อ BIO GAS ซึ่งตั้งอยู่ที่ อำเภอดอนเจดีย์ จังหวัดสุพรรณบุรี
พิกัดทางภูมิศาสตร์ 14-34-04Lat, 99-58-26Long

รายละเอียดในการปฏิบัติงาน

GPS Base Topcon GR-5

Antenna Hight = 1.398 m.
จำนวนดาวเทียม  GPS = 8 ดวง, Glonass = 7ดวง

GPS Rover Topcon Hiper GA

Antenna Hight = 1.935 m.

เทคนิคในการรังวัดใช้เทคนิคแบบ RTK (Real Time Kinematic) ความละเอียดพิกัดทางราบ (Horizontal) 1.00 cm และ ความละเอียดทางดิ่ง(Vertical) 1.5-2.00 cm

โดยค่าพิกัด Base ในระบบ RTK จะใช้ค่าพิกัดที่ได้มีการปรับแก้ในการรังวัดแบบ Static โดยอ้างอิงค่าพิกัดและระดับน้ำทะเลปานกลาง (รทก) จากหมุดกระทรวงเกษตรและสหกรณ์ ในการดำเนินการรังวัด

ใช้เวลาในการรังวัดปฏิบัติงานโดยประมาณ 2-3 ชั่วโมง

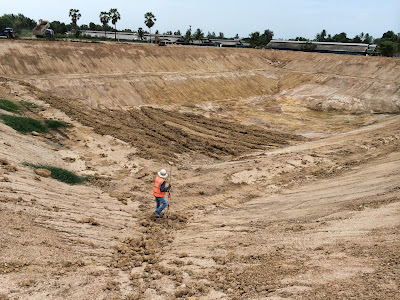

ภาพปฏิบัติงาน











































ตำแหน่ง: Rural Road Suphan Buri 3007, Taling Chan, Mueang Suphan Buri District, Suphan Buri 72230, Thailand
